Выбор электрододержателя для ручной дуговой сварки. Держатель своими руками

Электрододержатель для сварки ММА – приспособление, предназначенное для удержания штучного электрода и подачи на него электрического тока.

Хороший держатель электродов:

• дает надежное крепление электрода и возможность быстрого изменения угла выхода электрода;
• гарантирует полноценный электрический контакт;
• обеспечивает быструю замену электрода.
• легкость – не последний параметр, на который необходимо обратить внимание. В конце рабочего дня с тяжелым электрододержателем у вас будут отваливаться руки.

Нормальная масса – от 350 грамм для тока 125А до 750 грамм для тока 500А.

Полезный совет: не стоит покупать электрододержатель с запасом мощности, исходя из распространенного заблуждения, что он прослужит дольше. На самом деле профессиональные электрододержатели точно выдерживают нагрузку, о которой заявляют, но только при условии, что вы приобрели брендовое изделие.

Наиболее распространные типы электрододержателей:

• пружинные;
• винтовые (или зажимные)

Наиболее популярными в настоящее время являются универсальные электрододержатели, которые благодаря подпружиненному механизму зажима и специально сконструированным латунным или медным губкам, позволяют размещать электрод в различных пространственных положениях. Корпус сварочного держателя, рукоятка и подвижные части должны быть изготовлены из качественных изоляционных и теплоизоляционных материалов. Это может быть пластик или керамо-пластик.

В связи с большим наплывом некачественной продукции из Китая на рынки сварочной техники, при покупке элетрододержателя рекомендуется проверять магнитом его токоведущие части. Часто бывает, что они изготовлены из стали, на поверхности которой выполнено покрытие под медь. Такой же процедуре проверкой магнитом рекомендуется подвергать и клеммы заземления, чтобы не получить в итоге приспособление, которое быстро перегреется и сгорит во время сварки.

Новички в сварочном деле часто задают вопрос: зачем покупать новый электродержатель, если при покупке сварочного инвертора в комплекте к нему уже прилагается все необходимое для сварки?

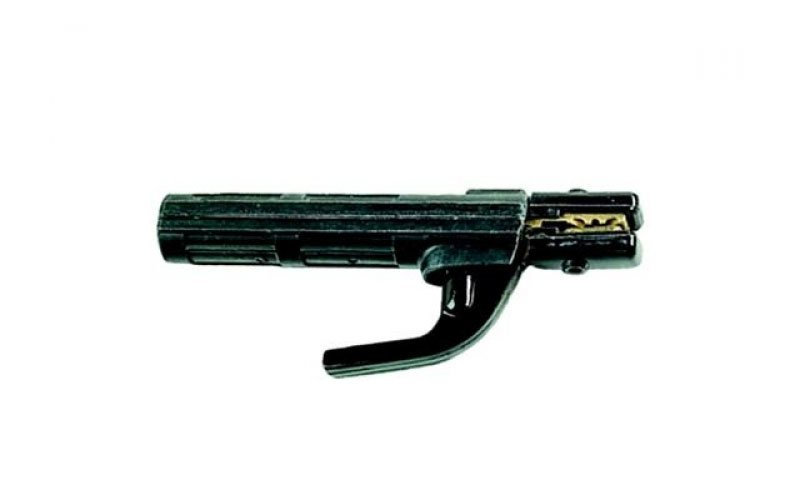

Ответ очень прост: зачастую, электродержатель, идущий в комплекте со сварочным аппаратом, быстро выходит из строя, независимо от того, пользуетесь вы им на производстве или время от время варите в домашних условиях. Обычно это модель КВ-200. Из-за того, что для ее изготовления используют дешевые материалы, первое, что выходит из строя – прижимные губки, которые подгорают и не дают надежной фиксации. Электрод начинает болтаться, что действует на нервы сварщику и сказывается на качестве сварочных швов.

 Кстати, качество остальных комплектующих, особенно, если речь идет о дешевцых сварочных аппаратах для домашней сварки типа Ресанта, Сварог, Фубаг и прочее, как правило, оставляет желать лучшего. Это относится и клемме массы и к сварочным кабелям. У Ресанты кабель и вовсе алюминиевый, что может выглядеть фантастическим, но это действительно так. Хитрые китайцы нанесли на него медное покрытие в несколько микрон, чтобы, когда вы снимете изоляцию, не было видно подлога, но это не должно  вас вводить в заблуждение. Сделайте засечку ножом, и вы убедитесь, что в сердцевине светлый металл. Так же возникают вопросы к длине кабелей и к их жесткости. Но это тема отдельной статьи. Все комплектующие лучше покупать отдельно.

Переходим к конкретике…

Бренды, которые пользуются авторитетом у сварщиков:

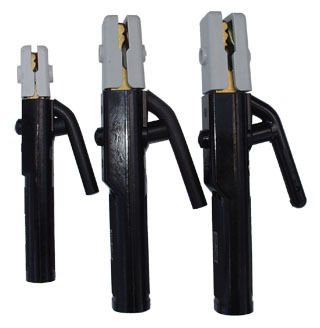

• Всем известная немецкая фирма ABICOR BINZEL. В первую очередь известна по своим горелкам для аргонодуговой сварки, которые повсеместно используются. Для ручной дуговой сварки у BINZEL простой ассортимент из четырех моделей электрододержателей пружинного типа DE 2200, DE 2300, DE 2400, DE 2500 «KURT HAUFE», похожих друг на друга как две капли воды и отличающихся только лишь силой тока (от 200 до 600А), соответственно, массой и габаритами. Они надежные, выполнены из качественных материалов, обеспечивающих необходимые механические и термические свойства и обеспечивают фиксацию электрода в четырех положениях.  На сварочном рынке серию «KURT HAUFE» очень любят подделывать, так что будьте осторожны!

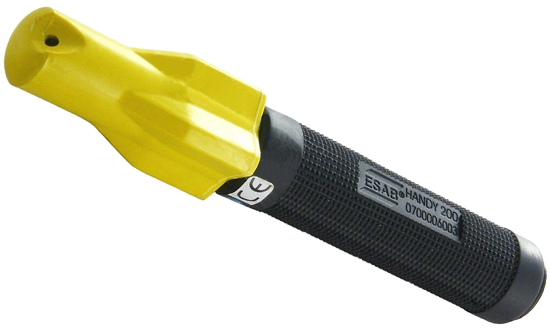

• Шведская промышленная компания Esab.  Серии Eco Handy, PRIMA. Электрододержатель винтового типа обеспечивает более надежное крепление электрода. Он фиксируется в посадочных отверстиях без люфта: в положении 90 градусов в торцевом отверстии  и в положении 90 и 45 градусов в отверстии, расположенном на диаметре.



Минус: электрододержатель тяжеловат,  но это единственный его недостаток. В комплекте: мощный шестигранник и медная пластина, которой обматывается и обжимается кабель.

• Telwin. Стоят дешевле, чем предыдущие бренды, хотя продавцами позиционируется как Италия. Но мы то знаем, где делают продукцию, которая стоит дешевле.  Хотя качество приемлемое. Стоят добротные изоляторы, которые  не горят даже на токах более 300А при продолжительной работе, крепления не ослабляются. Из минусов: тяжелей, чем тот же ABICOR BINZEL
•  Электрододержатели Eagle/Falcon. От компании Trafimet, Италия. По нашему скромному мнению – один из лучших представителей в своем виде. К фурнитуре и креплениям претензий нет. Несомненный плюс: малый вес, удобно лежит в руке.





Электрододержатель своими руками

Держак «Трезубец»

Поднимая подобную тему очень сложно обойти вниманием вариант «трезубца», который каждый уважающий себя сварщик собирает для себя сам. Конструкция его проста и незамысловата, поэтому трудно удержаться от соблазна сделать его своими руками, какое-никакое, а творчество, к которому, несомненно, лежит душа каждого настоящего сварного. При этом вы самостоятельно сможете оценить все плюсы и минусы самодельного держака, да и ругать за некачественную сборку можно будет только себя. Данное народное творчество подходит и тем, кому заводские держатели не по душе.

Способов сборки существует множество. Приведем самый простой из них.

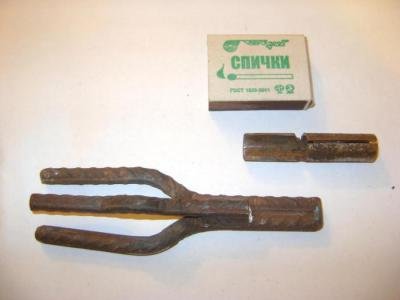

Тело держака (трезубец) делают путем гибки арматуры (или прутка), изготовленной из углеродистой стали, диаметром 8 мм ( можно 6 мм, но быстро прогорает, можно взять диаметр >8мм). Как показывает опыт, восьмерки и надольше хватает и ей удобней работать.

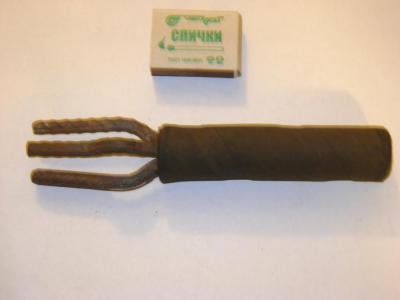

Далее, изготавливается трубка наподобие клеммы, разделенной на две части, одна часть обжимает кабель, зачищенный от изоляции, вторая держит изоляцию кабеля. Все это приваривается к трезубцу. Эта операция самая ответственная, так  как ненадежный контакт приводит к нагреву. Изолятор (например, отрезок армированного шланга) одевается нагоряче. Для предотвращения ослабления крепления изолятора можно применить, например, высокопрочный анаэробный фиксатор резьбы Done Deal.

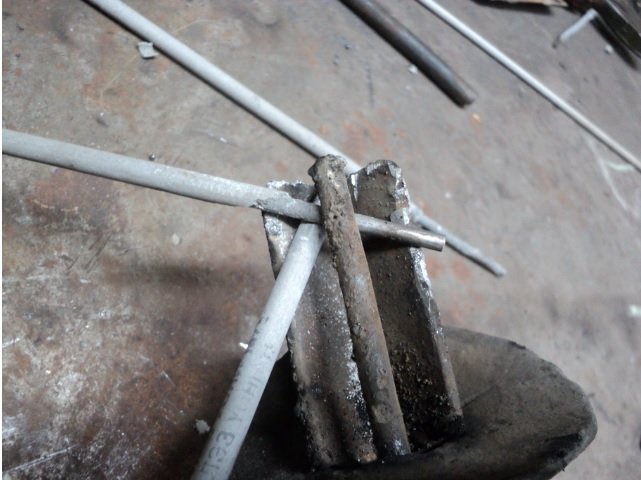

Держак «Уголок»

Имеет схожую конструкцию с трезубцем, почему он так называется, хорошо видно на фото. Минус: в трезубце все зажимы пружинят, в уголковом же варианте вся нагрузка приходится на один центральный стержень.

Плюс: не нужно бить или чиркать, удаляется электрод следующим электродом и всегда знаешь, куда он полетит.

«Трезубец» VS заводского электродержателя

По мнению некоторых сварщиков более надежного держателя просто не существует. Другие же предпочитают идти в ногу со временем и приобрести себе заводской держатель. Давайте попробуем сравнить их и прийти к общему мнению, что же лучше для сварки?

Достоинства самодельного держателя:

• Минимальные затраты на изготовление;
• Не требует бережного отношения и не боится падений с высоты;
• Если вам приходится сваривать окрашенный  металл и нет возможности его зачистить, например, болгаркой, то это можно с легкостью сделать самим держателем.

Недостатки:

•  Запрещен по технике безопасности на производстве;

Понятно, что никто не будет нас инспектировать, каким держателем мы пользуемся, однако, это дает нам возможность задуматься, поскольку из-за его оголенности есть большая вероятность пробивания электрическим током, особенно в сырую погоду или при работе с влажным металлом.

• Конструкция ограничивает варианты крепления электрода поскольку иногда приходится зажимать строго вертикально электрод, чтобы добраться до труднодоступных мест;
• Замена огарка в трезубце так же оставляет желать лучшего, поскольку в каких-то случаях она даже травмоопасна ( когда выбиваешь электрод не знаешь, куда он может полететь – запросто может угодить в глаз);
• Большая вероятность замкнуть о конструкцию. Особенно это трагично при ремонте конструкций, обшитых профлистом. Малейшее касание электрододержателя о профлист – и моментальный прожог, который испортит внешний вид.

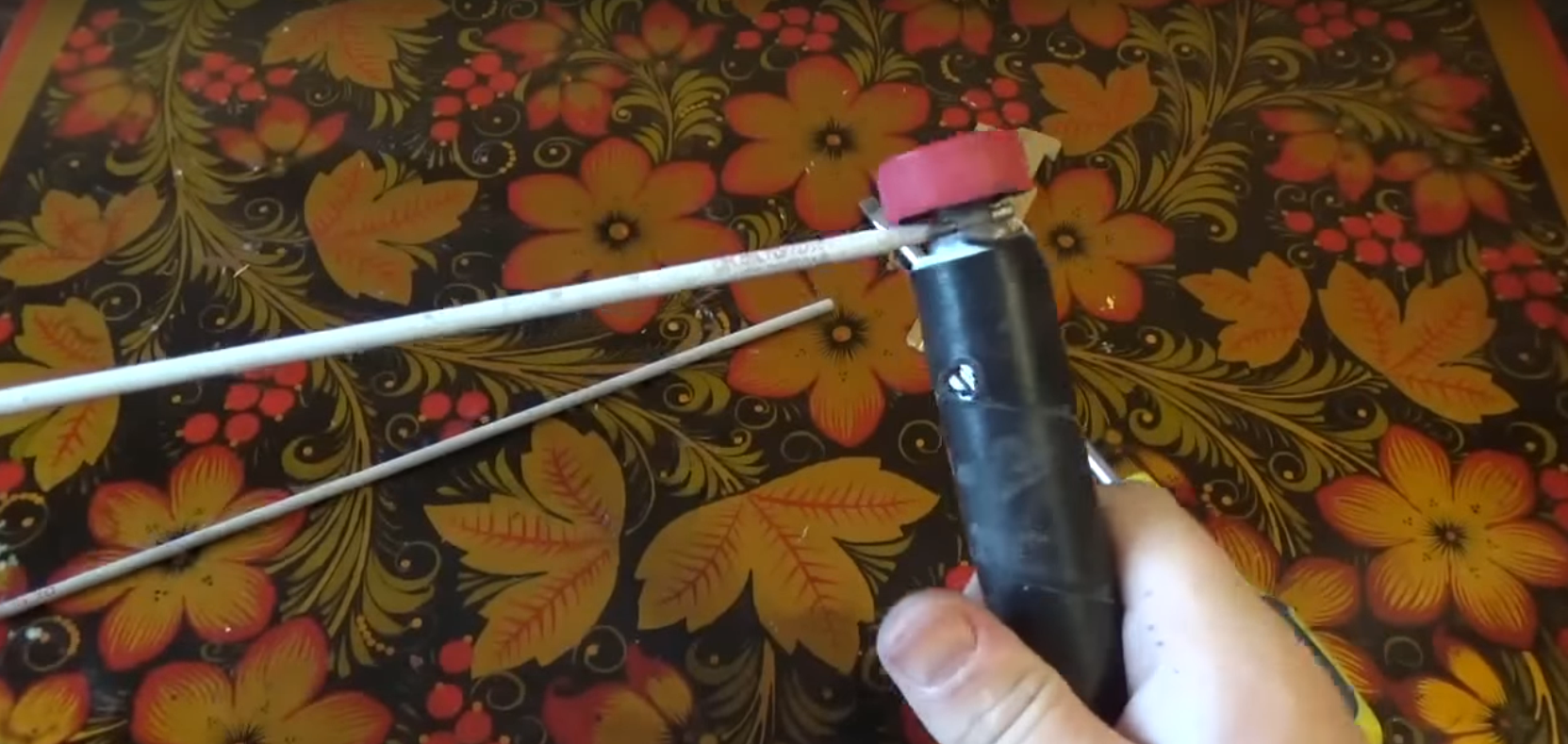

Винтовой держак своими руками

В домашних условиях  можно сделать хороший винтовой держак из медной трубки, которая всегда имеются у монтажников кондиционеров в избытке в виде обрезков.

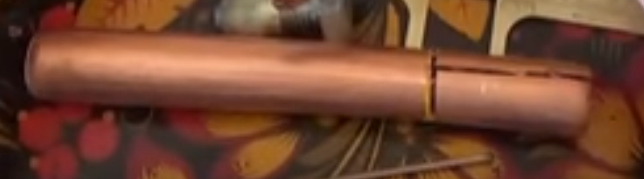

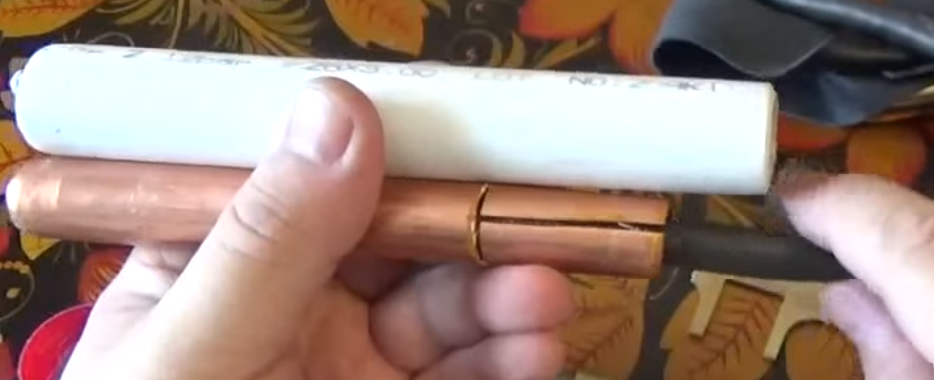

 В нашем случае это труба ¾ (ø_нар. =19 мм) Можно использовать стальную, но мы не рекомендуем – она очень тяжелая и плохо проводит электрический ток. Из-за высокого сопротивления сталь будет сильно греться. Ручку можно делать из металлопластиковой трубы ø_вн. =20 мм; ø_нар. =26 мм (но лучше использовать резиновый шланг). Она будет надеваться на медную трубку и полностью ее закрывать.

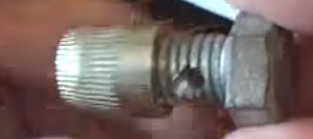

Чтобы металлопластик не скользил в руках, его можно обвернуть, например, куском кожи, вырезанным из старой куртки или отжившей свое сварочной перчатки. Далее понадобится анкерный болт М12 с просверленным насквозь отверстием, который будет вклеиваться в крышку от пластиковой бутылки.

В качестве клея можно взять эпоксидную смолу.  Делается это для безопасности, чтобы полностью изолировать держак от электричества.

Самодельный держатель из арматуры не идет ни в какое сравнение с данным по качеству изоляции или величине теплопроводности!

Кабель КОГ вставляется в трубку со стороны разреза вместе с резиновой изоляцией и обжимается.

Чем отличается КОГ от КГ?  КОГ – это кабель особогибкий; КГ – просто гибкий. В КОГ жилы немножко тоньше и их больше, за счет этого он более пластичный и подвижный.

Ручка должна быть сделана немного длиннее, для того, чтобы кабель не переламывался.

Болт с анкерной гайкой забивается в трубку и пропаивается медно-серебрянным припоем  для улучшения контакта.

Если у вас есть латунный или медный болт с гайкой, будет вообще шикарно! Правда такой еще нужно поискать… Но при наличие подходящего прутка и знакомого токаря можно все это очень быстро выточить. Операция не займет много времени.

Для фиксации ручки на ней сверлится отверстие. На трубке тоже сверлится отверстие и нарезается резьба под винт. Также ручку можно просто приклеить.

Винтовой держак сделан для электродов малого диаметра, максимум 3,2. Очень хорошо держит электрод, ничего не болтается. Кому не нравится расположение электрода под 90^о, его можно отогнуть на более удобный угол.

Электрододержатель получается очень маленький, компактный, легкий и, что самое главное, абсолютно электробезопасный!  Его можно бросать в любом месте, что вы никогда не сделаете с вилкой из арматуры!





Держатель – главный инструмент в руках сварщика, поэтому отнеситесь к его выбору наиболее ответственно!
