Шаблон сварщика – это инструмент, позволяющий рабочему производить контроль геометрических параметров сварного шва, а также в некоторых случаях проверять подготовку кромок под сварку и другие характеристики. Измерения с помощью шаблона относятся к визуальному методу исследования, который является частью работы любого сварщика. Необходимо не просто сварить деталь, но и проконтролировать величину катета, отсутствие дефектов (непровар, подрез и т.д.).
На практике сварщики редко используют шаблоны, так как профессионалы своего дела обычно определяют все необходимые характеристики шва и без специального измерительного инструмента. Однако шаблон станет полезной вещью для начинающих сварщиков, для понимания азов сварочного дела и приобретения навыков, которые в дальнейшем позволят человеку стать специалистом, у которого есть знание и понимание базовых вопросов, а не просто тыкать электродом в металл. Шаблон может пригодиться учащимся профтехучилищ, работникам ОТК, он может потребоваться при аттестации, также инструментом может воспользоваться широкий круг заинтересованных лиц (опять –таки в учебных целях).
Шаблоны сварщика отличаются друг от друга как по внешнему виду, так и имеют функциональные различия. Остановимся на некоторых из них более подробно.

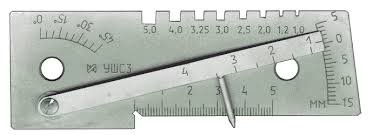

УШС-3
Что можно измерить данным инструментом?
- Угол скоса кромок

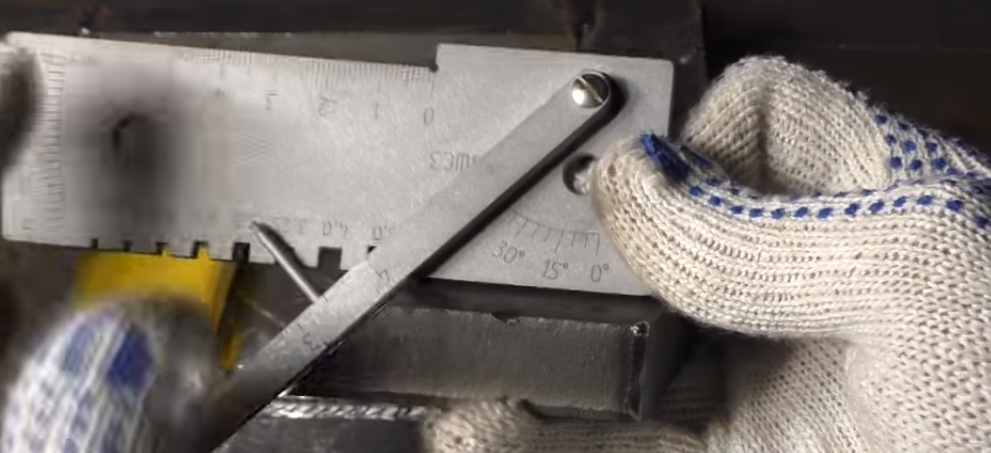

На изображении представлен односторонний скос кромок. Шаблон устанавливается на деталь, а стрелка поворачивается на угол, который в нашем случае составляет 45о.

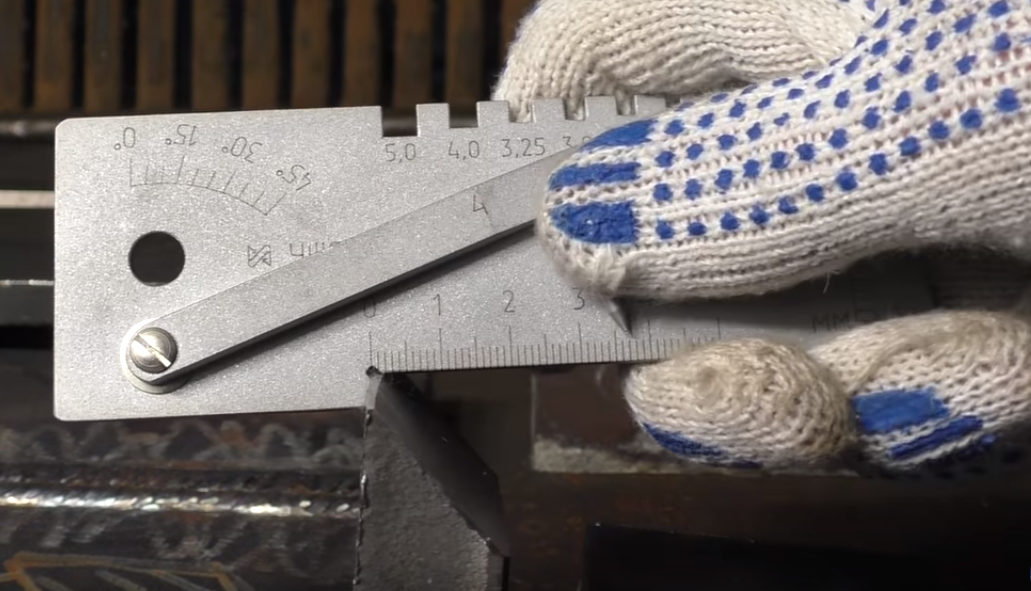

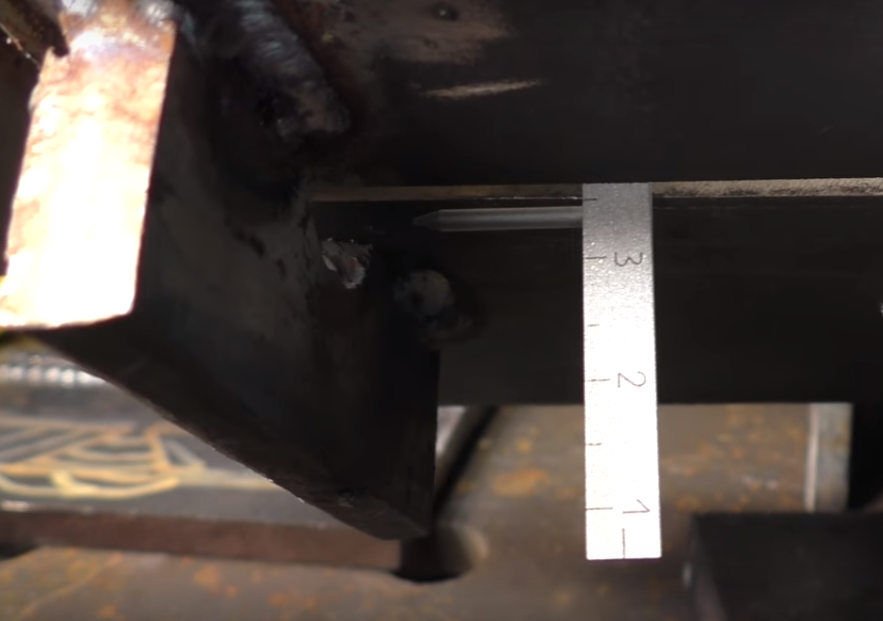

- Притупление кромок
Измеряется при помощи нижней шкалы.
Таким образом можно также определить толщину металла.
- Зазор между деталями
Измеряется с помощью шкалы в виде клина, который помещается в зазор. В нашем случае зазор составляет примерно 3,5 мм.

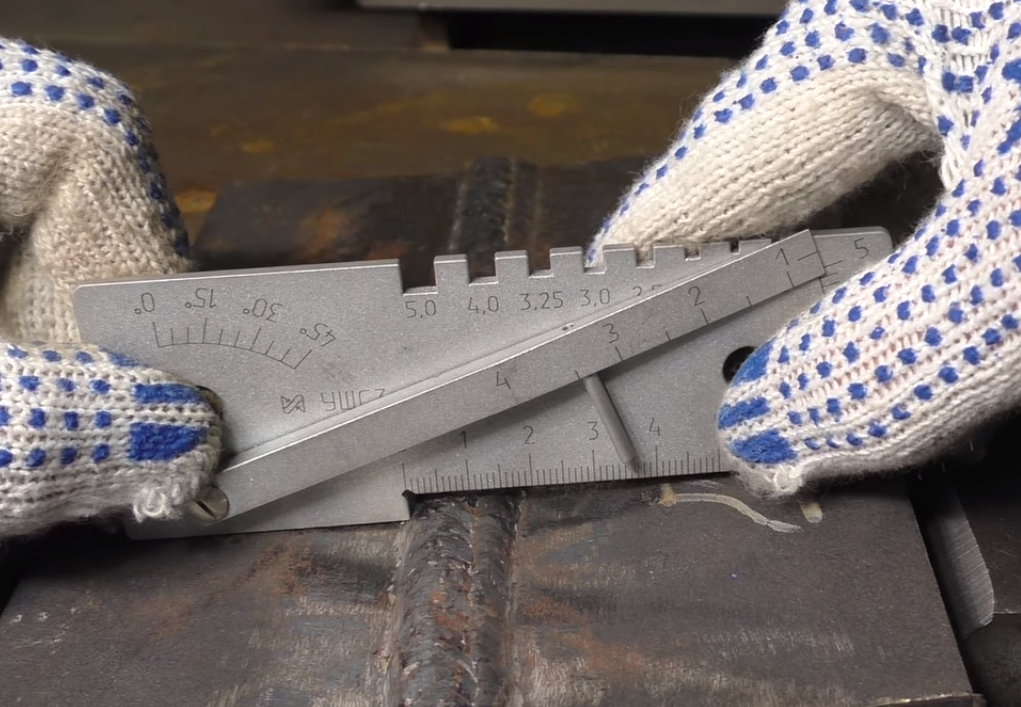

- Ширина шва
- Высота шва

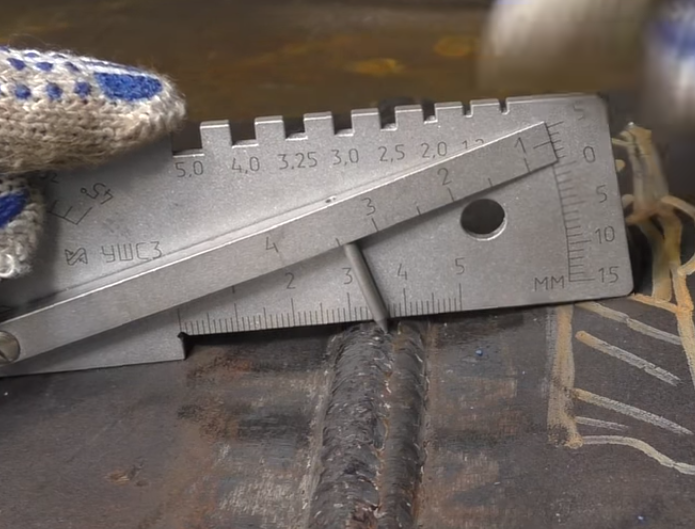

Определяется путем постановки иглы. По соответствующей шкале определяем усиление шва. Таким же методом вы можете измерить межваликовое западание и проверить «разностенность» деталей.

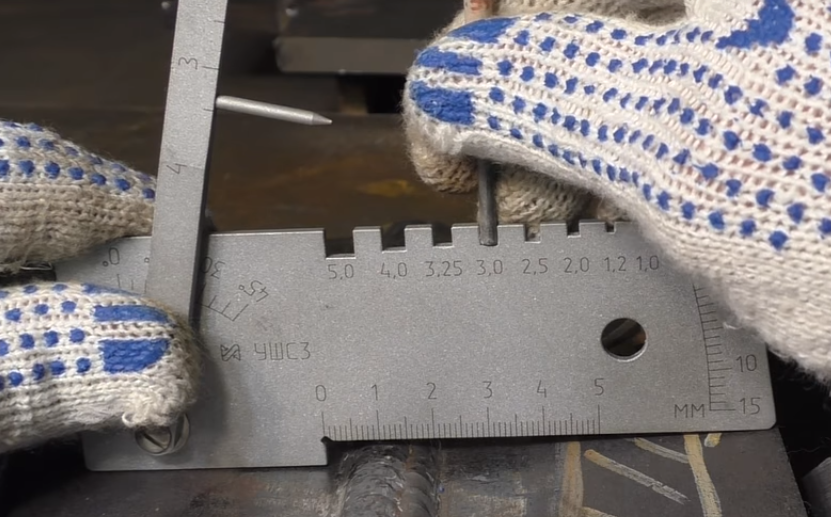

По верхним пазам можно узнать диаметр электрода (4-2 мм) или проволоки для полуавтоматической сварки (1-1,2 мм).
К недостаткам данного шаблона можно отнести невозможность измерения катета шва, для этого придется покупать дополнительно катетомер.

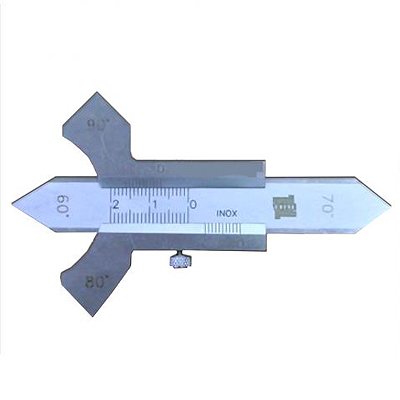

Шаблон Ушерова-Маршака

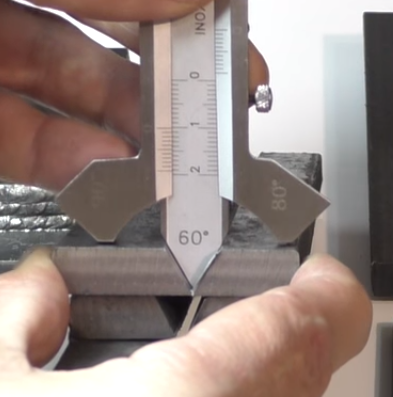

Как он используется вы можете видеть на картинке. Величина разделки равна 60о. Соответственно, каждая из сторон по 30о.

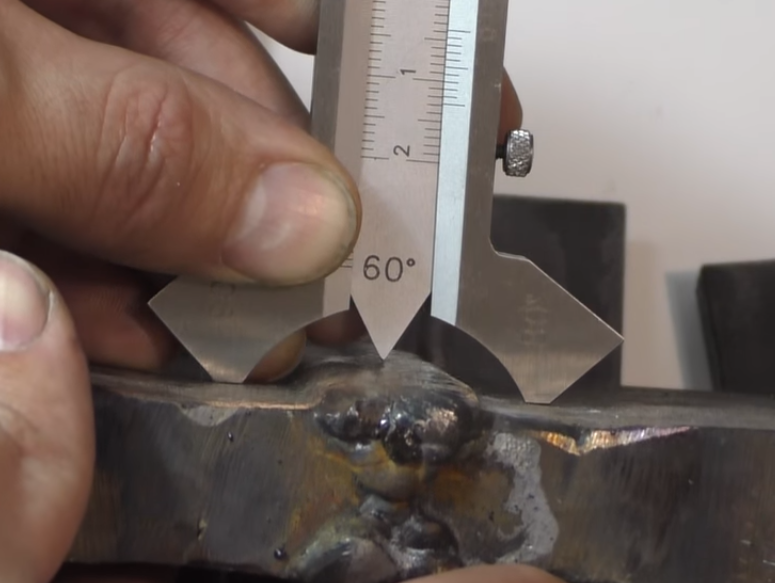

Кроме угла вы можете измерить притупление кромок, высоту усиления, величину выпуклости-«впуклости» (не путать с катетом).
Ширину шва можно определить приблизительно. Также можно измерить глубину дефектов: межваликового западания, подреза, несплавления кромок.
