Собрать сварочный аппарат своими руками не так уж и сложно. Другое дело, что варить трансформатором на переменном токе не просто, гораздо сложнее, чем источниками питания, которые на выходе дают постоянный, хоть и пульсирующий, ток.

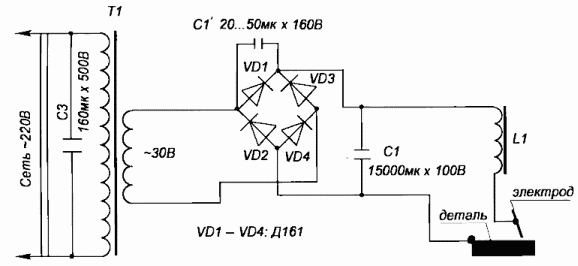

По предложенной ниже схеме можно собрать сварочник, которым и самому варить будет комфортно и другим посоветовать будет не стыдно. Он обеспечит так называемую «мягкую сварку» своему владельцу.
Для выпрямления переменного электрического тока 30В, снимаемого с вторичной обмотки транса Т1, используется диодный мост, но этого еще не достаточно для эффективной сварки. Действительно, теперь смены полярности тока не происходит, а отрицательная составляющая синусоиды переброшена на положительную сторону — из-за этого ток имеет пульсирующую природу. В схему вводится дроссель L1, который накапливает энергию и сглаживает пульсации, благодаря чему дуга становится более контролируемой, горит без рывков.
Конденсатор С1 15000 мкх100В ставится за диодным мостом и обеспечивает беспроблемное возбуждение дуги. Но если существуют какие-то проблемы с его приобретением, вместо него можно поставить кондер С1 20…50 мк х160В, но уже в цепь положительного полупериода, как это показано на рисунке.
Для снижения негативного влияния перепадов напряжения в питающей электросети 220В рекомендуется в первичную обмотку Т1 установить металлизированный бумажный конденсатор МБГО 160 мкх500В.
