Алюминиевые сплавы широко применяют в различных отраслях промышленности не случайно. Они имеют ряд характеристик, которые необходимы для создания различных конструкций (трубопроводы, цистерны) и деталей в машиностроении (например,автодетали), в авиации, судостроении, в военной промышленности. Достоинства алюминия это:
• Он легкий – снижается вес изделия;
• При этом обладает высокой прочностью и плотностью
• Не говоря уже о антикоррозионных свойствах, которые очень высокие, он слабо подвержен ржавению.
Чистый алюминий применяют крайне редко, чаще всего в пищевой и электротехнической промышленности.
В качестве основного метода сварки алюминиевых сплавов применяют TIG (аргонная сварка), однако в случае проведения ремонтных или разовых работ в быту, в гараже или в условиях небольшой мастерской допускается ММА (ручная сварка электродом с обмазкой).

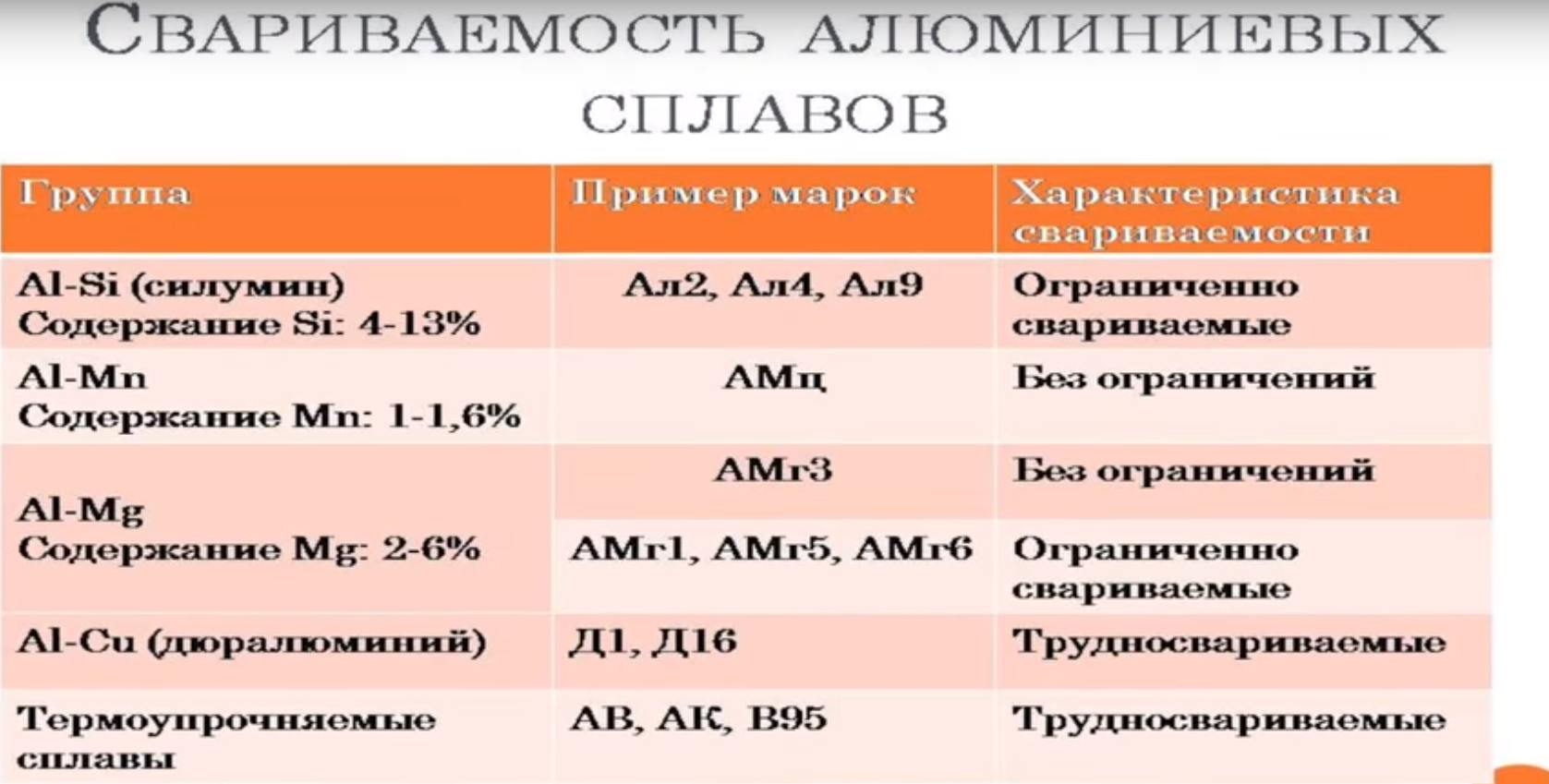

В зависимости от типа легирующих компонентов и их процентного содержания в алюминиевых сплавах, различается их свариваемость. Как правило, великолепно свариваются сплавы системы «Al-Mn» и «Al-Mg» с содержанием магния до 6%. Дюралюмины типа Д16, АК6 сваривают, но не стоит такие сварные швы подвергать нагрузкам.
Технология сварки алюминия электродом штучным
Оборудование: источник питания постоянного тока – инвертор (только ток DC!).
Материалы: электрод UNITOR ALUMIN-351N, считается хорошим, можно другую марку, пишите в комментариях или в ВК.
Инструменты: шлакоотбойный молоток, щетка с металлической щетиной.
Средства защиты: маска, краги, защитная одежда. По поводу последнего СИЗ, при сварке в домашних условиях (она обычно имеет малую интенсивность), не стоит особенно заморачиваться. Достаточно, чтобы не было открытых участков тела (часто забывают застегнуть воротник на пуговицы) и одежда должна быть изготовлена из материалов природного происхождения, ни в коем случае не из синтетических! Читайте статью «Выбор средств защиты сварщика: спецодежда, краги и обувь. Требования, ГОСТ»
Подготовка соединения

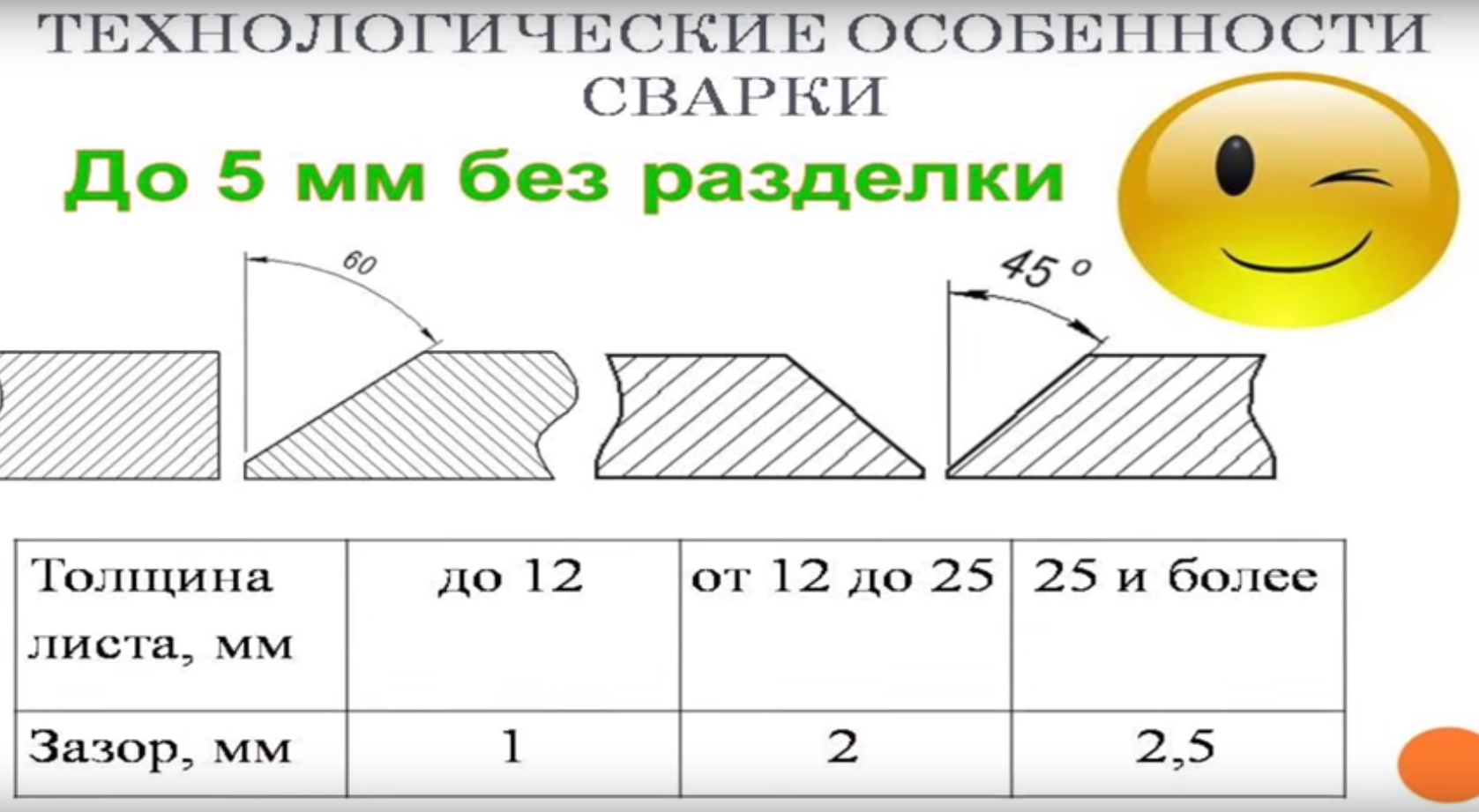

Для деталей толщиной более 5 мм следует выполнить разделку, а также оставлять технологический зазор (смотрите таблицу).
Возможный инструментарий: кромкорез, ручная фреза или болгарка.
Просушка
Эту операцию обязательно нужно выполнять перед сваркой. Дело в том, что оксидная пленка содержит влагу, которую следует удалить путем нагрева поверхностей газовой горелкой. Вы увидите визуально, как влага испаряется с металла. Применение просушки снижает риск пористости. Известно, что поры могут возникнуть вследствие наводораживания сварочной ванны из-за влаги.
Обмазка электродов гигроскопична (может существенно «насосать» воды с воздуха, особенно в сырых помещениях), поэтому их обязательно нужно прокалить при температуре 150 оС в течение 2 часов.
Подогрев
Кромки деталей рекомендуется обезжиривать ацетоном или растворителем. Так как сплавы на основе алюминия обладают высокой теплопроводностью, рекомендуется предварительный прогрев кромок соединения до температуры 150 – 300 оС газовой горелкой. Если речь идет о сварке крупных алюминиевых деталей, например, больших корпусов, их обязательно нужно подогревать в печи или прогревать горелками кромки с немедленной сваркой. Контроль температуры можно осуществлять пирометром. Затем зачищают кромки нагретых деталей и околошовную зону металлической щеткой. Применение абразивного инструмента для зачистки недопустимо так как твердые включения могут попасть в поверхность алюминия, который достаточно мягкий.
Сварка
При большой толщине деталей сварка выполняется в два и более проходов.
Сварку необходимо выполнять под прямым углом 90 градусов к детали короткой дугой.
Помните, что необходимо установить на вашем аппарате обратную полярность (+на электрод), это якобы сказывается на разрушении оксидной пленки.
Источник: Инженерный Сварочный Сервис
