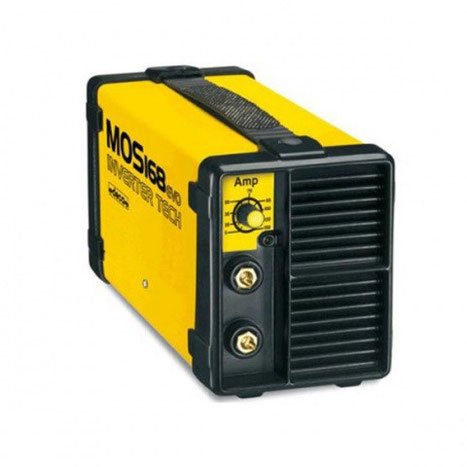

Распространенная поломка сварочного инвертора – когда сгорают медные панельные разъемы (гнездо) под штекер кабеля на электрододержатель и обратный кабель. Рассмотрим вариант лечения на примере инвертора DECA MMA MOS.
Как правило, такая ситуация возникает в двух случаях:
- по вине пользователя оборудования. Причина: штекер не до конца закручивается в разъем;
- по вине производителя оборудования. Причина: плохая пайка, недостаточная контактная площадь. Как следствие, разъем начинает разогреваться и в конечном итоге он сгорает с частью платы.

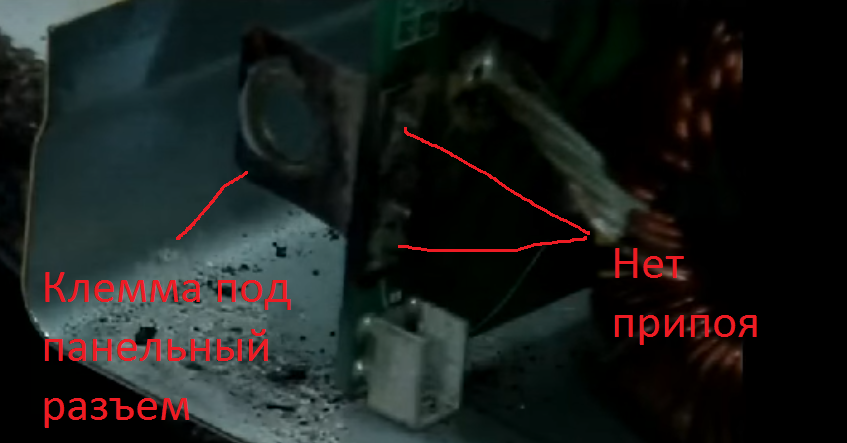

На фото видно медную клемму под панельный разъем, впаянную в плату сварочника. Клемма болтается из ст
ороны в сторону и греется по причине некачественной пайки (отсутствие припоя).
Как это лечится? Просто наплавить сверху дополнительно припой – плохая идея. Клемму нужно выпаять мощным паяльником 25 Вт или 40Вт и зачистить ее по плоскостям напильником до удаления нагара ( до чистого металла). Ножки клеммы перед обратной установкой на плату нужно залудить и только после этого запаивать (желательно толстым слоем припоя и сплошным швом). Расплавившиеся участки лицевой панели инвертора можно восстановить пластиком PP.
