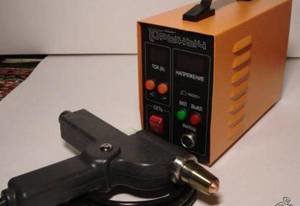

Многофункциональный плазменный комплекс аппарат «ГОРЫНЫЧ»

Что думаете об аппарате Горыныч?

Своеобразное чудо техники, которое для резки использует дистиллированную воду, а для сварки раствор спирта  и воды.

1. Режет и обрабатывает практически все вплоть до бетона, базальта, мрамора, кварцевого стекла и другие материалы. Сваривает так же все от углеродистых сталей, до легированных, нержавеющих сталей и цветных металлов;
2. Умеет паять низкотемпературными и твердыми припоями любые металлы;
3. Можно заниматься с его помощью выплавкой небольшого объема метала в тигле и его термообработкой;
4. Делать поверхностную закалку;
5. Оксидирование деталей;
6. Нанесение порошковых покрытий;
7. Режет огнеупорную стеклоткань;
8. Чистит окисленную поверхность;
9. Чистит микроскопические отверстия и поверхности форсунок, фильер;
10. Оплавляет поверхности железобетона с целью уменьшения его способности впитывать влагу (гигроскопичность);
11. Используется при производстве ювелирных изделий;
12. Если возникнет пожароопасная ситуация на рабочем месте, зачатки пожара можно устранить в режиме погашенной дуги;
13. По некоторым данным с его помощью можно получать мелкие технические алмазы (!).

Итого, что получается:

• Пункт 1. Режет он действительно хорошо и все подряд. Но так ли часто вам приходится резать гранит, бетон или стекло. Дешевле купить обычный плазморез и резать им, например, листовую сталь на кузов автомобиля.
• Пункт 2. А вот варит плохо. Чтобы добиться хорошего качества шва, нужно иметь колоссальный опыт работы. Для каждого типа металла нужно подбирать свою пропорцию рабочей жидкости (назовем ее так): глицерин+спирт+дистил. вода.

Мало кому с первого раза удается получить хоть что-то в плане сварки. Даже если и начинает получаться шов, в дальнейшем он охрупчивается из-за наводораживания. Мы не утверждаем, что с помощью многофункционального комплекса невозможно получить качественную сварку, но для этого требуется мастерство в управлении горелкой и приготовлении раствора. Гораздо проще управляться с обычным инвертором для бытовой сварки.

• В целом по п.1-2 стоимость Горыныча от 29 тыс. руб. За эту сумму вполне возможно приобрести нормальный плазморез и инвертор для ручной дуговой сварки до 200А с функциями легкого поджига, антизалипания электрода и форсажа дуги.
• По п.3-10 для домашних работ эти полезные функции вряд ли кому-то пригодятся; для промышленного использования – «масштаб» оборудования не тот.
• По п.11 есть данные, что аппарат хорошо справляется с обработкой ювелирных изделий, но это тоже из области «ходят слухи». Конкретных примеров его использования ювелирами нам пока найти не удалось.
• П.12-13 здесь без комментариев, режим огнетушителя и алхимия по получению драгоценных камней.
• Желание разбираться со всеми премудростями данного оборудования есть не у всех, что порождает массу споров и слухов и превращает «Горыныч» чуть ли не в «метафизический» аппарат.

Конструкция аппарата для интересующихся

Устройство горелки

Основным элементом горелки является металлический корпус, выполненный из нержавеющей стали. Внутри корпуса в аккумуляторе находится влаговпитывающий материал на основе нетканого полотна, выполненного на основе кварцевых вододисперсионных волокон. Этим волокном заполнен аккумулятор. Точно так же, как в обычном фломастере, в нем удерживается влага, она под действием капиллярных сил подается в рабочую зону, где находятся кольца из влаговпитывающего материала «Монекс», осуществляющие подачу влаги в испаритель. Последний передает тепловую энергию рабочей жидкости, испаряет ее и пары участвуют в процессе плазмообразования.

Вторым основным элементом горелки является пусковое устройство, которое используется для запуска и регулирования напряжения в дуге. Оно представляет собой небольшой пластиковый корпус, на котором расположен шток, уплотнительное кольцо и ось катододержателя. При нажатии на кнопку ось перемещается и вместе с ней накрученный на нее катод. Когда мы нажимаем на кнопку, катод перемещается и замыкается с соплом. При отходе возбуждается электрическая дуга, которая разогревает пар до температуры ионизации до 10000 градусов. Образуется плазма, которая через сопло выходит наружу и, собственно, с помощью которой выполняется обработка материала.

Блок питания

Основным рабочим элементом является два трансформатора, они не содержат обмоток в том виде, в каком они находятся в обычном трансформаторе. Эти обмотки выполнены в виде печатных плат и меди  в них практически нет. Плотность тока достигает 75 А/мм², но потери минимальные, что позволяет этому блоку обладать высоким КПД, превышающем 95%. Предохранители внутри выполняют роль противопожарной защиты.

На массивном радиаторе установлен термодатчик, которой защищает БП от перегрева.

Блок защищен фильтром радиоэлектронных помех, который предотвращает передачу всевозможных электронных помех, как от сети, так и передачу помех в сеть от самого БП, что благоприятно сказывается на условиях эксплуатации.
