«Как измерить ток на выходе сварочного инвертора?» — вопрос, который часто задают начинающие сварщики.
«Зачем это нужно? Разве и так не понятно, какая сила тока при сварке?! Это как минимум чувствуется!» — отвечают другие, более опытные.
Измерить значение тока действительно может понадобиться в некоторых случаях, например, если разметка на регуляторе тока вашего инвертора нанесена «для красоты» и не отражает его реальных значений, а в некоторых случаях могут требоваться точные настройки. А второе, это обыкновенное любопытство, ведь в наше время повсеместно встречается обман и инверторная техника не исключение. О чем идет речь?
«У меня есть Ресанта 250, но на многих форумах в интернете постоянно встречаю информацию о том, что она на самом деле 250А не выдает. По ощущениям все нормально, но хотелось бы знать правду! Не ужели меня обманули?»

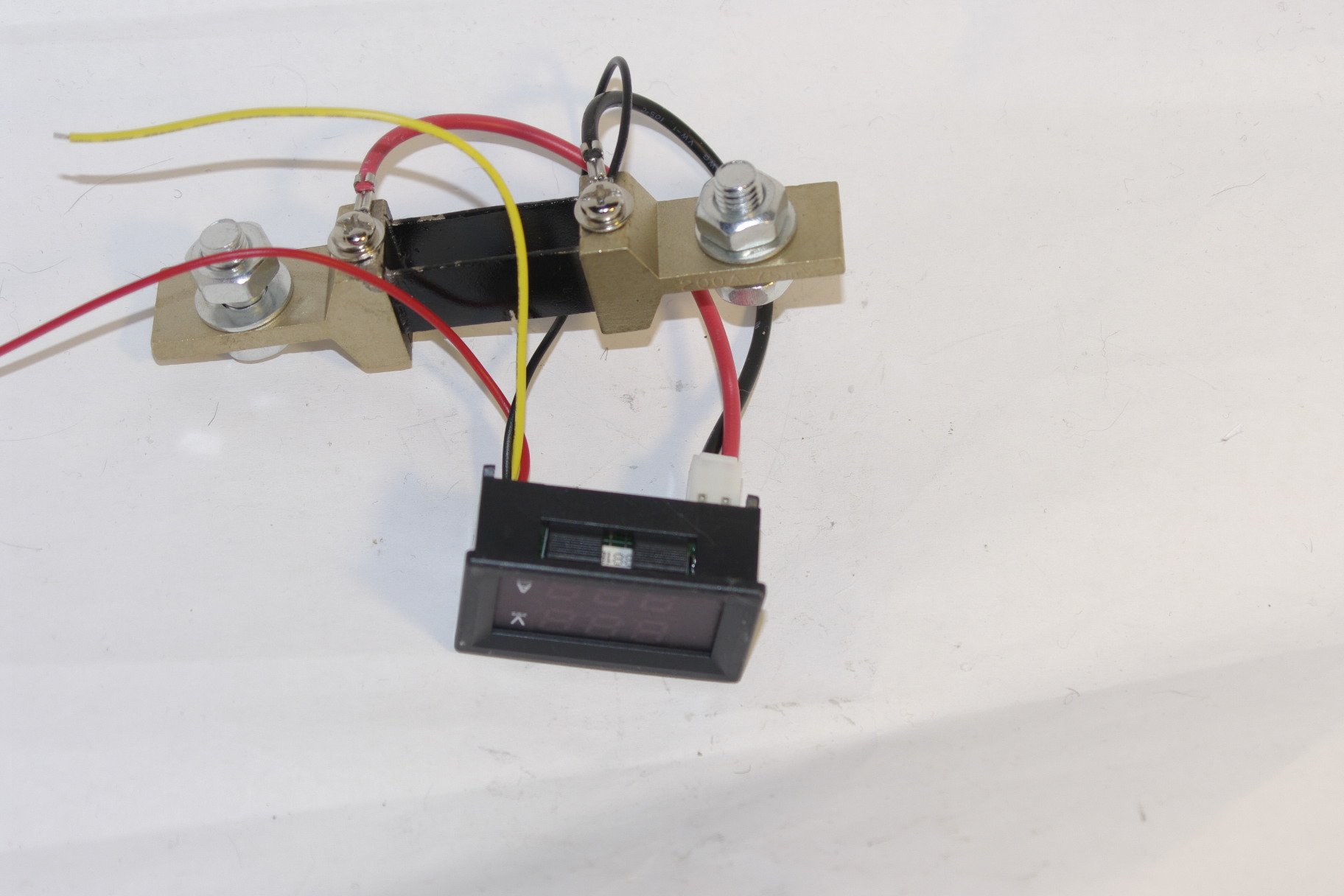

Теперь становится очевидно, что желание знать ток не такое уж и дурацкое! И сделать это может каждый желающий. Конечно, многие слышали про клещи, основанные на действии катушки индуктивности (только для «переменки») или датчике Холла. Но самый верный и простой способ — подключить амперметр через шунт к вашему сварочному аппарату и таким образом узнать всю правду. Прикручивать напрямую амперметр нельзя, так как он даст неправильные показания или сгорит (если он не рассчитан на высокие токи). Поэтому ставится шунт (он сбрасывает напряжение до безопасного) с амперметром параллельно в разрыв сварочного провода. Для Ресанты 250 достаточно приобрести шунт на 200А, так как она никогда не дает больше двухста… Схема работает только для «постоянки».
