Изготовление сварочного трансформатора своими руками

Расчет сварочного транса

Во-первых, что обязательно нужно сделать, приступая к сборке трансформаторного источника питания собственноручно, это произвести предварительные подсчеты, на основании которых можно будет совершить все остальные манипуляции с «железом».

Рабочее напряжение и ток сварки неразрывно связаны одно с другим таким образом:

U2=20+0.04хI2 (1)

где U2; I2 – величины, характеризующие вторичную обмотку.

Для стабильного удержания дуги соотношение U хол. хода к U на вторичке должно значиться 1,7х Uхх/ U2 (2) равно или более 1,7

Далее, мысль движется в следующем направлении:

Umax , то бишь макс.рабочее напряжение находим по формуле (1)
по формуле (2) считается напряжение х. хода.
Сколько будет виточков N на 1 Вольт считаем как N =40/S, где S- сечение сердечника (3);
Кол-во витков первички N1= Uсети х N, где Uсети –напряжение электросети.
Кол-во витков вторички N2= U2 х N.
При ступенчатой регулировке напряжения транса, переход на низкий ток сопровождается повышением U х. хода

Как мотается трансформаторный источник питания?

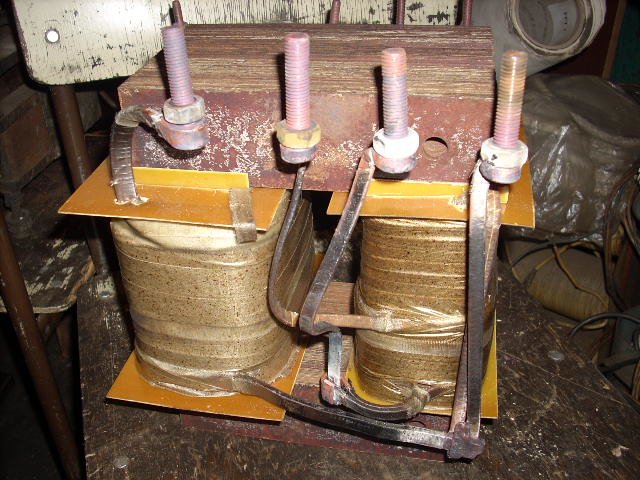

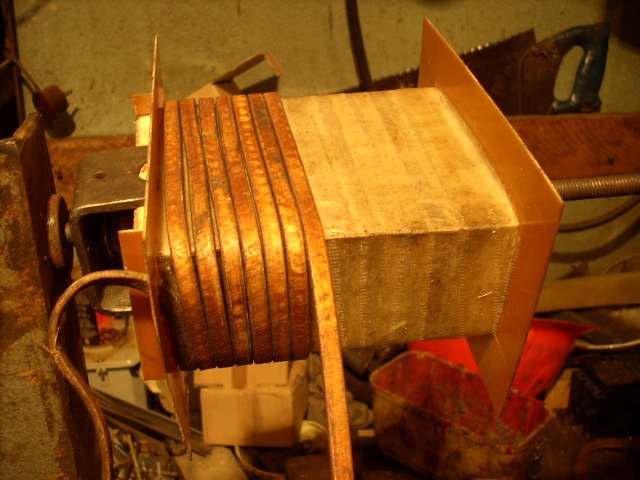

На ярмо сердечника наматывается первичная обмотка, после ее тщательной диэлектризации, сверху по ней наматывается вторичная.
На второе ярмо сердечника магнитопровода наматывают «третичную» балластную обмотку, которая предназначена для возможности возникновения напряжения ХХ. Прямо на ней так же можно устроить несколько обмоток для отвода токов меньшего значения.

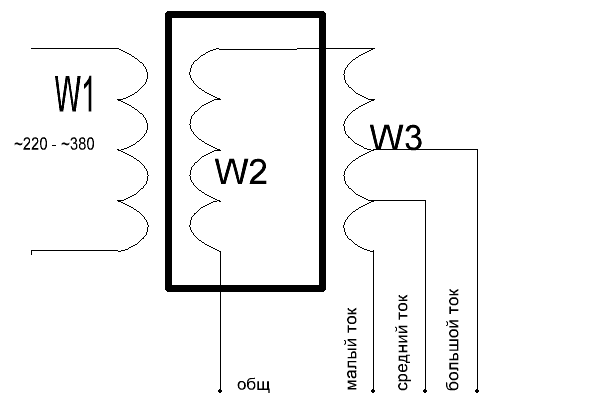

Обмотки №2 и №3 подключаются согласно-последовательно
Используемые провода – медная шинка. Сечение ее получают, исходя из данных 5-8 А на миллиметр в квадрате.
Длина обмотки №3 на треть меньше, чем длина вторичной обмотки, так как нагревается она меньше.

По такому принципу ток КЗ составляет не более 30 –ти процентов от тока дуги. Сварочник начинает регулировать ток, возникает крутопадающая ВАХ, то есть длина дуги не влияет на ток сварки.

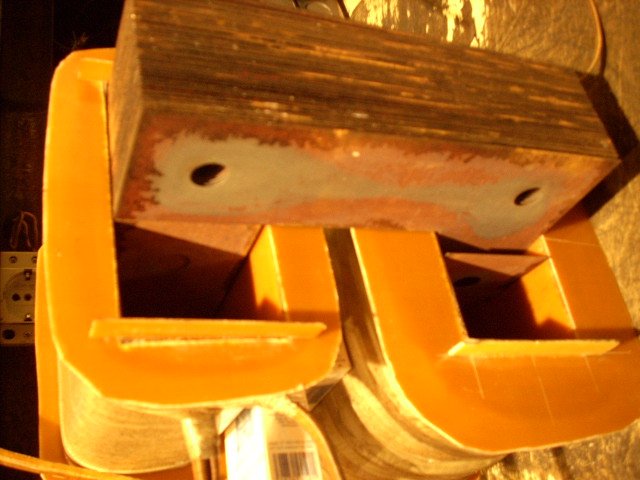

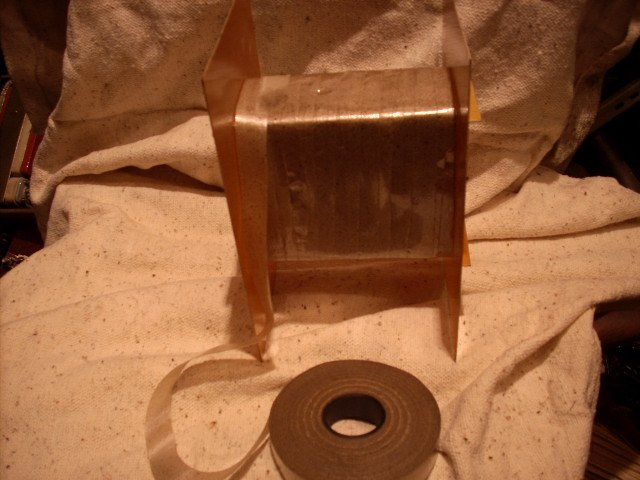

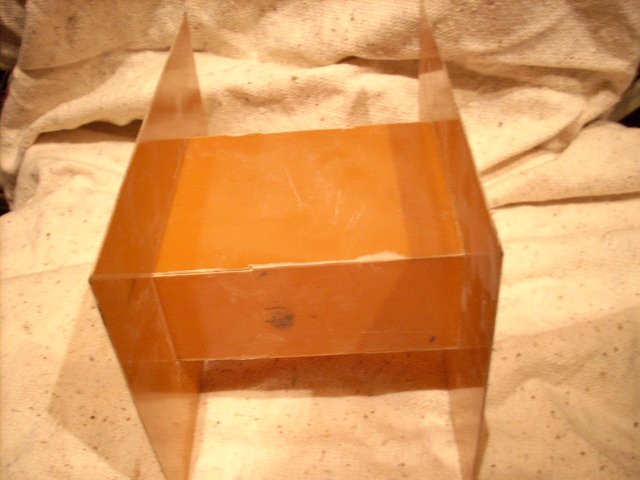

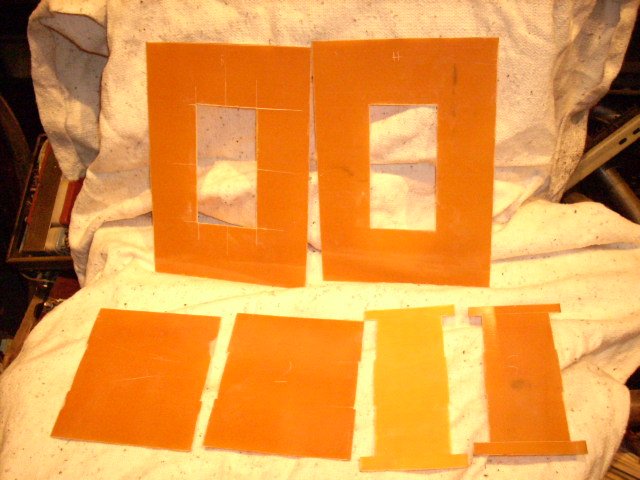

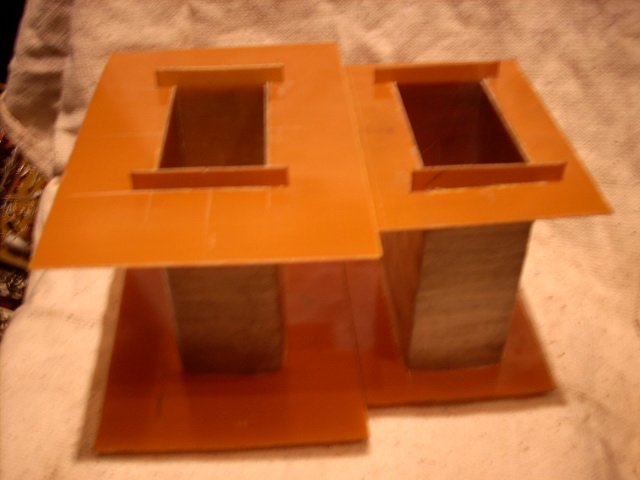

После проведения работы по изготовлению каркаса будущего трансформатора и добротной его изоляции приступаем к основному труду – наматыванию.
