Для чего нужны таблицы твердости?

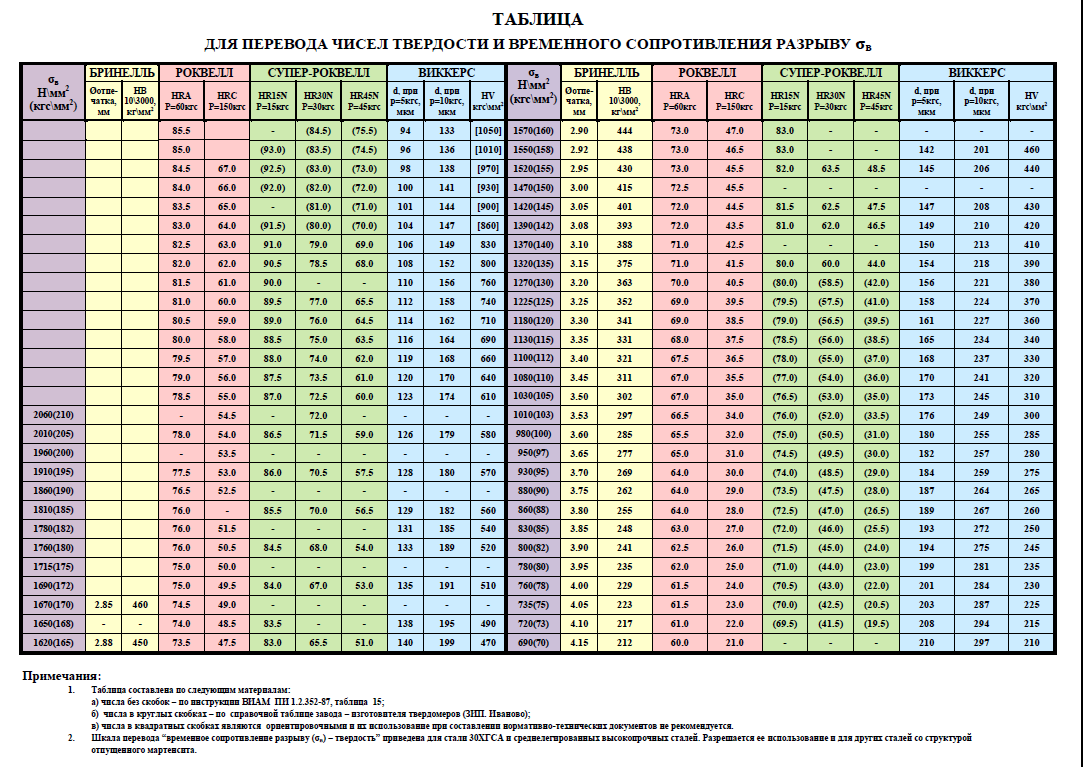

Таблица №1 Для перевода чисел твердости и временного сопротивления разрыву

(для увеличения масштаба — нажмите на таблицу, изображение откроется в отдельном окне)

Скачать таблицу в pdf: Таблица №1 Для перевода чисел твердости и временного сопротивления разрыву.


Перевод чисел твердости и временного сопротивления разрыву σв пригодится специалистам, связанным с термообработкой сталей, цветных металлов и сплавов. Также они могут быть полезны при проведении исследований околошовной сварочной зоны – вы можете проследить, как меняется твердость по мере удаления от шва, на основании чего можно сделать вывод о механических свойствах шва, так как значения твердости можно перевести в σв. В табл. №1 значение σв заканчивается на 690 Н\мм2 (70 кгс\мм2), что соответствует 21 НRC – редкий сварочный шов имеет такую твердость, разве что после закалки в некоторых случаях она может быть более 21 НRC при условии, что металл имеет достаточное количество углерода, легирующих элементов и структура металла после термообработки – мартенсит. После сварки шов и околошовная зона находится в отпущенном состоянии, если основной металл был предварительно закален. В таком случае его можно исследовать по шкале HRA (cм. табл. №2) или по методу Бринелля.

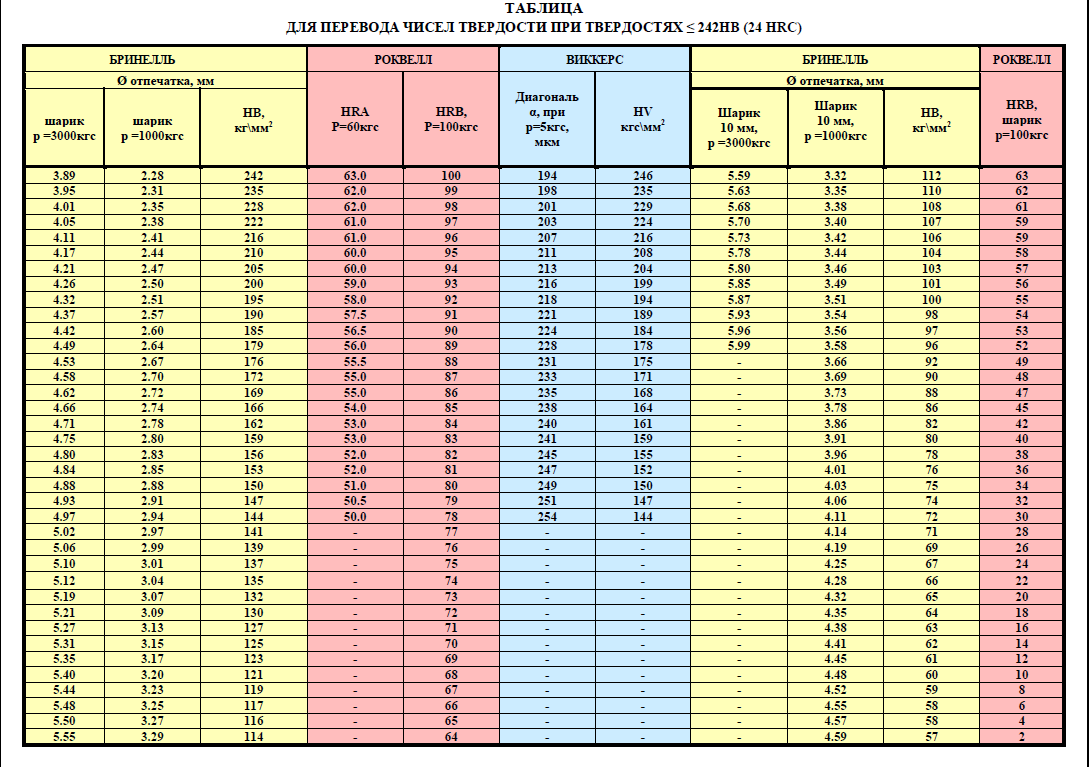

Таблица №2 Для перевода чисел твердости при твердостях <=242HB (24HRC)

(для увеличения масштаба — нажмите на таблицу, изображение откроется в отдельном окне)

Скачать таблицу в pdf: Таблица №2 Для перевода чисел твердости при твердостях <=242HB (24HRC).

Зачем нужны таблицы твердости?

Однако вернемся к поставленному вопросу: зачем нужны таблицы твердости?

Если отвечать кратко, они незаменимы, если используются различные методы измерения твердости. Понять о чем идет речь можно на конкретных примерах.

Пример: как измерить твердость волнистой пружины из стали 65Г

Вам нужно измерить твердость волнистой пружины из стали 65Г, но она очень тонкая, менее 0.5 мм толщиной и ее нельзя проверять на обычном аппарате Роквелла при нагрузке 150 кгс или 60 кгс, так как она продавится. Тем не менее, конечные значения нужно получить в HRC. Выйти из положения можно, если использовать аппарат Супер-Роквелл, например, на нагрузке 15 кгс (HR15N), в таком случае вы получите корректные значения твердости, которые сможете перевести в требуемые единицы с помощью таблицы.

Пример: как определить твердость бериллиевой бронзы БрБ2

Или следующий пример. Нужно определить твердость бериллиевой бронзы БрБ2, после дисперсионного старения она должна быть не менее 320 HV (по Виккерсу). Вы также можете «уколоть» ее на аппарате Супер-Роквелл, а потом полученные значения, например, в HR15N перевести в HV.

Метод Виккерса

Метод Виккерса отличается малыми нагрузками и в отличие от других методов, где иногда достаточно грубой зачистки на шлифовальной шкурке или шлифовально-обдирочном станке, требует идеальной подготовки исследуемой поверхности (до зеркального состояния). Твердость определяется по диагонали отпечатка (пирамида), которая также переводится в HV по табл. №1. Виккерс незаменим при исследовании результатов химико-термической обработки. Например, твердость азотированного слоя, если он имеет малую глубину, можно определить только по Виккерсу, Супер-Роквелл в такой ситуации покажет неправильные результаты.

Метод Бринелля

При определении твердости цветных металлов используют метод Бринелля, который заключается во вдавливании металлического шарика в поверхность детали, последующем измерении диаметра отпечатка и перевода значений в HB (см. табл №2). Для проведения описанной манипуляции нужен специальный аппарат, однако за неимением оного можно использовать все тот же старый добрый Роквелл (индентор «Шарик», нагрузка 100кгс). Таким образом можно контролировать мягкие металлы: алюминий, медь, латунь, бронзу.

Современные твердомеры имеют продвинутый интерфейс и могут подключаться к компьютеру, переводить значения твердости из одного метода в другой автоматически. Такое оборудование удобное в использовании и не требует высокой квалификации оператора, только вот стоимость его не всегда доступна. К ультразвуковым твердомерам тоже есть претензии по поводу точности измерений. Приходишь к выводу, что лучше проверенное годами старое, чем сомнительное новое по заоблачным ценам. Если вам нужно точно контролировать твердость после термообработки приобретите в термичку Роквелл советского образца, они сделаны очень качественно и их ресурс практически неограничен. Такой Роквелл обеспечит точность и широту измерений. Более дешевый вариант (но безотказный), определение твердости с помощью набора тарированных напильников, хотя это уже совсем другая история.
